Prednosti korištenja AutoCAD-a naspram AutoCAD LT-a

Updated: Feb 10

Autodesk je naručio studiju koja je istraživala produktivnost i razlike između AutoCAD-a s Uključenim stručnim modulima i AutoCAD LT-a pri izvršavanju zadataka u rasponu od izrade geometrije do izrade planova i kota, ekstrahiranja objektnih podataka, te primjenu i praćenje CAD standarda. Rezultati su pokazali da AutoCAD s Uključenim stručnim modulima može dopustiti korisniku generiranje dizajna do 7,1 puta brže* u usporedbi s AutoCAD-om LT, kada su ovi zadaci obavljeni od strane iskusnog korisnika AutoCAD-a.


veca-produktivnost-autocad-vs-autocad-lt
Ušteda vremena u AutoCAD-u naspram AutoCAD LT-a

Kako AutoCAD s Uključenim stručnim modulima (skraćeno AutoCAD) štedi vrijeme?

  1. Parametarska ograničenja (Ušteda vremena uz AutoCAD do 33%)

  2. Tlocrt i visinski prikaz (Ušteda vremena uz AutoCAD do 46%)

  3. Izometrijsko crtanje (Ušteda vremena uz AutoCAD do 61%)

  4. Izdvajanje podataka (Ušteda vremena uz AutoCAD do 93%)

  5. CAD standardi (Ušteda vremena uz AutoCAD do 81%)

  6. Uređivanje teksta (Express Tools) (Ušteda vremena uz AutoCAD do 80%)

  7. Aplikacijsko programsko sučelje (API) i App Store



Parametarska ograničenja


AutoCAD nudi potpuna geometrijska i dimenzionalna ograničenja stvaranje, uređivanje i upravljanje parametarskim ograničenjima.

  • Procijenite geometrijska ograničenja pomoću funkcije Show/Hide

  • Procijenite dimenzijska ograničenja pomoću funkcije Show/Hide

  • Uredite i izbrišite ograničenja, gdje je to primjenjivo, kako biste omogućili dizajnu da zadovolji promjene u specifikaciji

  • U AutoCAD-u LT nema stvaranja ograničenja, ali ih je moguće uređivati i brisati

parametarska-ogranicenja-autocad
Parametarska ograničenja

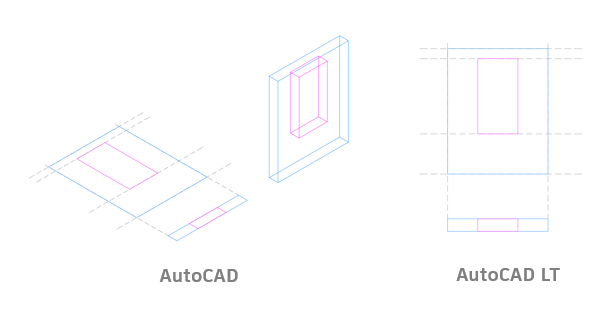

Tlocrt i visinski prikaz


Alati za 3D modeliranje u AutoCAD-u omogućuju jednostavnu manipulaciju za generiranje 2D tlocrta i visinskih objekata.

  • Napravite tlocrt zida

  • Napravite visinski prikaz zida

  • Prikažite položaj prozora u tlocrtu

  • Prikažite položaj prozora u visinskom pogledu

Tlocrt-i-visinski-prikaz-autocad
Tlocrt i visinski prikaz

Izometrijsko crtanje


AutoCAD olakšava pregled 3D objekata u izometrijskim prikazima i ima vizualne stilove koji se mogu postaviti tako da sakriju skrivene detalje.

  • Objekt prikazan na crtežu je pravokutna baza s kružnom rupom kroz sredinu

  • Generirajte pravokutnu bazu u izometrijskom prikazu

  • Dodajte objekt kruga da biste generirali rupu u sredini

  • Uredite sve objekte kako biste sakrili sve linije skrivenih objekata

izometrijsko-crtanje-autocad
Izometrijsko crtanje


Izdvajanje podataka


AutoCAD pruža funkcionalnost za izdvajanje podataka i stvaranje tablice automatski, bilo na crtežu ili u Microsoftu Excel datoteka.

  • Prebrojite instance atributa bloka u bloku Workstation

  • Navedite specifične informacije u svakom od atributa bloka

  • Izbrojite instance ugniježđenih blokova u bloku Workstation

  • Stavite sve podatke blokova i atributa u tablicu i umetnite tablicu u crtež

izdvajanje-podataka-autocad
Izdvajanje podataka


CAD standardi


AutoCAD pruža standardnu CAD funkcionalnost s visokom učinkovitom metodom provjere standarda u odnosu na nove i postojeće DWG datoteke.

  • Pronađite CAD standard za primjenu postupka provjere (DWS datoteka)

  • Provjerite slojeve, tekst i dimenzije u skladu sa standardom

  • U skladu s tim prilagodite crtež treće strane

  • DWG datoteka se zatim pridržava odgovarajućeg standarda

cad-standardi-autocad
CAD standardi

Uređivanje teksta (Express Tools)


AutoCAD uključuje Express Tools s naprednim tijekovima rada pri mijenjanju i manipulaciji tekstom.

  • Pretvorite tekst iz jednog retka u višeredni tekst

  • Promijenite tekst iz svih velikih slova u mješovita slova

  • Stavite tekst u AutoCAD objekt (Rectangle)

  • Omogućuje brzo i jednostavno uređivanje teksta radi komuniciranja namjere dizajna

uredivanje-teksta-autocad
Uređivanje teksta (Express Tools)

Aplikacijsko programsko sučelje (API) i App Store


AutoCAD nudi API koji nije dostupan u AutoCAD-u LT koji dopušta korisnicima da automatiziraju dosadne i dugotrajne zadatke. AutoCAD korisnici također mogu kupovati i preuzimati aplikacije u Autodesk App Store-u i razvijati aplikacije koje će koristiti korisnicima AutoCAD-a u svom timu.

  • Korisničko programiranje za automatizaciju zamornih, dugotrajnih zadataka

  • Korisničko programiranje za razvoj aplikacija koje će koristiti AutoCAD korisnicima u Vašem timu

  • Mogućnost korištenja aplikacija kupljenih u Autodesk App Store-u

  • Aplikacije koje štede vrijeme omogućili su programeri trećih strana u App Store-u

autodesk-app-store-filtar-autocad-proizvodi
Autodesk App Store - filtar AutoCAD proizvodi

Prikaz uštede vremena u AutoCAD-u u odnosu na AutoCAD LT na jednom mjestu


Tablica-produktivnosti-autocada
Tablica produktivnosti AutoCAD-a u odnosu na AutoCAD LT


Zaključak


Možete vidjeti da korištenjem AutoCAD-a s Uključenim stručnim modulima omogućava dodatne opcije koje mogu povećati Vašu produktivnost do 86% u odnosu na korištenje AutoCAD LT-a.


Više informacija možete pronaći na linku ili nas kontaktirati na mail: info@c-a-d.hr


*Kao i kod svih testova performansi, rezultati se mogu razlikovati ovisno o stroju, operativnom sustavu, filterima, pa čak i izvorni materijal. Iako su uloženi svi napori da testovi budu što pošteni i što je moguće objektivniji, Vaši rezultati se mogu razlikovati. Podaci o proizvodu i specifikacije su podložno promjenama bez prethodne najave. Autodesk pruža ove informacije „kao što jesu“, bez jamstva bilo koje vrste, bilo izričito ili podrazumijevano.
